埋め込み型静電容量プリント基板

エンベデッドキャパシタンス回路基板は、特殊な材料で作られたコンデンサをPCBの内層に挿入するだけです。エンベデッドキャパシタンス技術は、PCB製造のための新しい技術です。 デジタル信号システムの複雑さが増すにつれて、回路基板上の部品やコンポーネントの数はますます増え、それに応じて基板が占める面積も増加しています。 エンベデッドキャパシタンスPCBの開発は、このような問題をうまく解決しました。

PCB に埋め込まれた静電容量は、PCB ボードのスペースを節約するだけでなく、PCB ボード上の SMT はんだ接合の数を大幅に減らし、PCB ボード全体の信頼性を向上させます。 通常の静電容量と比較して、個別の静電容量が不要になり、信号の干渉や回路の放射が低減されるという利点もあります。

製造プロセスでは、取り扱いプロセス中に埋設材料を保持するための支持プレートの使用に特別な注意を払う必要があります。

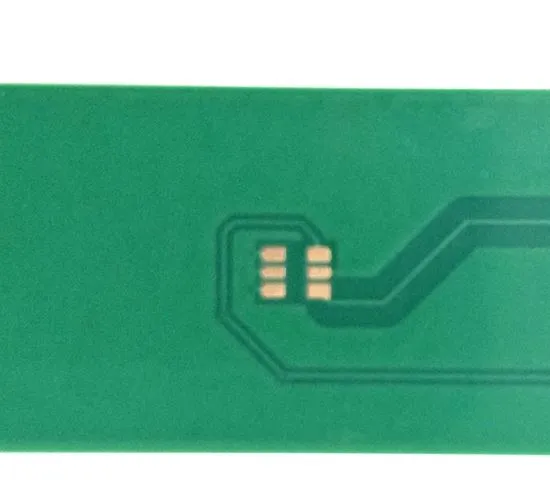

写真:埋め込み型静電容量プリント基板

サンプルの仕様

項目: 埋め込み容量プリント基板

レイヤー: 6

材質:MC3TB

ボードの厚さ: {{0}.65±0.10MM

アプリケーション: 産業用マイク

よくある質問

1.見積もりはどのように入手できますか?

ご連絡の上、PCBのデータを提供していただければ、できるだけ早くお見積りをお送りいたします。

2.見積もりはいつ入手できますか?

通常、お問い合わせをいただいてから 24 時間以内にお見積りをいたします。 お急ぎの場合は、メールまたはお電話にてご連絡ください。

お問い合わせを優先的に対応させていただきます。

3.あなたの価格は十分に競争力がありますか?

価格を最安と約束することはできませんが、14年の生産歴史を持つメーカーとして豊富な経験があり、コストをコントロールする能力があります。 当社はお客様にコスト効率の高い製品を提供し、当社の製品はその価値に値します。

高品質の製品を保証しますので、安全性を心配する必要はありません。
