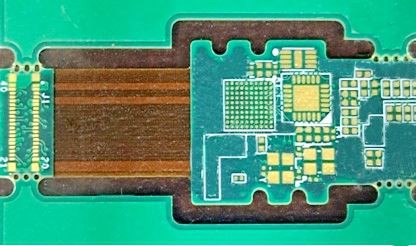

20L リジッドフレックスボード

20層リジッドフレックス基板とはその名の通り、20層のリジッド基板とフレキシブル基板を組み合わせた基板のことを指します。

説明

20-層のリジッドフレックスボード。ここでの「20 層」はハードボードの層数を指します。 20層のリジッド基板とフレキシブル基板をプレスなどの工程で貼り合わせた回路基板の一種です。

リジッドフレックス基板は、リジッド基板の耐久性とフレキシブル基板の適応性を併せ持つ新しいタイプのプリント基板です。すべてのタイプの PCB の中で、リジッドおよびフレックス基板は過酷なアプリケーション環境に対する耐性が最も強いため、医療機器および軍事機器メーカーに好まれています。

応用

産業: 産業、軍事、医療分野を含む。これらの分野の製品には、高信頼性、高精度、低インピーダンス損失、完全な信号伝送品質と耐久性が求められます。製造工程が複雑で生産量が少ないため、生産コストが高くなります。

携帯電話：一般的なものは、折りたたみ式携帯電話のターニングポイント、ビデオモジュール、キー、RFモジュールなどです。

Consumer Electronics: DSC および DV で使用されるソフトボードとハードボードが最も代表的です。パフォーマンスの点では、そのソフトボードとハードボードは、異なる PCB ハードボードとコンポーネントを立体的に接続できます。同じ回路密度の下で、PCB の総使用面積が増加し、回路容量が向上し、接点の信号伝送限界と組み立てエラー率が減少します。

自動車: 一般的に使用されるキーは、ステアリングホイールのマザーボードを接続するキー、車両ビデオシステム画面とコントロールホイールの間の接続、サイドドアのオーディオまたはファンクションキーの操作接続、逆転レーダー画像システム、センサーです。、車両通信システム、衛星ナビゲーション、後部座席のコントロールホイールとフロントコントローラー間の接続ボード、外部検知システムなど。

このような20層リジッドフレックス基板を製造するには、20層リジッド基板など高層の技術課題を解決するだけでなく、ソフト基板の加工特性や加工方法を習得する必要があります。

基板のサンプル

この掲示板は審査掲示板です。いわゆる検査ボードは、プロセス能力をテストするために使用されるベースプレートです。この 20- 層リジッドフレックスボードは、20 層のリジッドボードと 4 層のフレキシブルボードで構成されています。線幅と線間隔は50/50um、板厚は1.6±0.16mmが必要です。このボードは 5- 段階の HDI 基板であるため、主な制御点はレーザードリリングの精度です。この基板は医療製品用の基板です。主な材質はS1000-2M（リジッド基板）とIT IF-2LD2518NJ2（フレックス基板）です。
