プリント基板の冷熱衝撃試験

冷熱衝撃試験は、一定の温度範囲内で冷温を交互に与えることにより、実際の使用環境においてプリント基板が遭遇するさまざまな温度変化を模擬し、基板の耐熱性と耐寒性を試験するものです。 この実験では、プリント基板が熱膨張する過程で溶断、断線、はんだ剥がれなどが発生するかどうかを検出し、プリント基板の信頼性を評価することができます。

原理

プリント基板は高温環境下と低温環境下で膨張率が変化し、プリント基板の緩みや割れが発生し、回路接続異常が発生することがあります。 冷温衝撃試験は、PCBを高温と低温の間で繰り返し変化させ、実際の環境での極限状態をシミュレートし、正常に動作できるかどうかをテストします。

実験運用要件

冷熱衝撃試験の実施には特定の要件があります。 まず、実験の温度範囲と時間を制御し、特定の温度範囲内で低温と高温の交互を数回実行する必要があります。 同時に、プリント基板の表面状態にも注意を払う必要があります。 可能であれば、酸化実験を促進するための補助試薬を追加できます。 実験結果に基づいて、PCB の品質を評価し、最適化することができます。

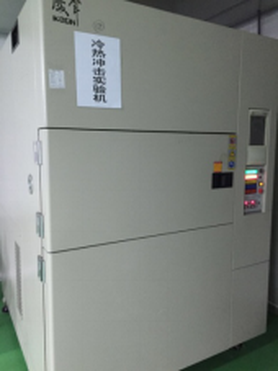

写真:冷熱機

実験は通常、低温ショックと高温ショックの 2 段階に分かれます。 低温衝撃ステップでは、プリント基板を極低温環境に置き、数分以内に急速に高温まで加熱し、極度の環境変化や急激な温度変化による熱膨張をシミュレーションします。 高温衝撃ステップでは、基板を高温環境に置き、数分以内に低温まで急冷し、高温での熱膨張・収縮をシミュレーションし、プリント基板の抵抗を評価します。

冷温衝撃試験は、環境内での PCB の実際の使用状況を完全には表していないことに注意してください。 実際の使用では、回路基板は他の形態の物理的、化学的、生物学的環境要因にも遭遇する可能性があるためです。 したがって、基板の信頼性を評価する場合には、複数の実験結果を統合し、実際の使用経験に基づいて総合的に判断する必要があります。

冷熱衝撃試験は、PCB の品質に大きな影響を与えます。 まず、この実験はプリント基板の安定性と品質を評価するのに役立ち、さまざまな温度環境で動作できることを確認し、経年変化や環境変化に対する耐性を強化します。 第二に、この実験では、温度変化によるPCBの亀裂などの物理的変化があるかどうかを確認し、それによって引き起こされる製品の故障や品質上の問題を回避することもできます。 最後に、この実験は PCB の熱膨張性能の理解を深め、製品の設計と製造に参考と最適化の提案を提供します。
