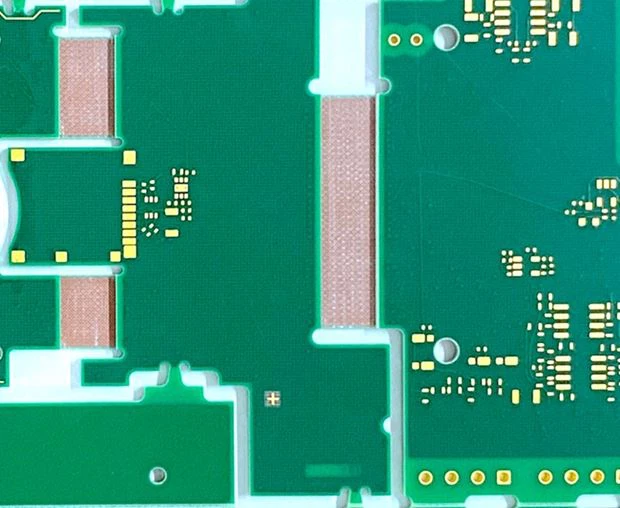

産業用制御セミフレックスPCB

産業用制御セミフレックスpcbは、オートメーション機器で広く使用されているプリント基板の一種で、主にさまざまな生産機器の動作を制御するために使用されます。現在、エレクトロニクス製品の小型化、多機能化、高信頼性化が発展傾向にあります。

説明

産業用制御セミフレックスpcbは、オートメーション機器で広く使用されているプリント基板の一種で、主にさまざまな生産機器の動作を制御するために使用されます。

現在、エレクトロニクス製品の小型化、多機能化、高信頼性化の発展に伴い、エレクトロニクス製品の実装形態も三次元実装化が求められています。リジッド基板とフレキシブル基板を組み合わせたリジッドフレックス基板の利点は、リジッドプリント基板のプロセス機能を提供し、局所的な曲げを実現できるため、電子製品の三次元アセンブリに広く使用されています。

セミフレキシブルプリント基板はリジッドフレックス基板の一種です。リジッド多層技術に基づいて、曲げることができる従来のフレキシブル基板材料で作られています。高価なポリイミドの柔軟な材料を使用する必要がないため、材料コストと加工コストが削減され、より優れた耐熱性とより安定した電気的性能が得られます。これは、複数回の動的曲げを必要とせず、取り付け、再加工、メンテナンス中に曲げる回数が少なくて済む電子製品に適用されます。

産業用制御セミフレキシブルプリント基板の使用により、工場の生産効率と精度が大幅に向上し、生産プロセスにおける人間の介入を減らし、生産コストを削減し、製品の品質と仕様の統一性を向上させることができます。したがって、現代のファクトリーオートメーション製造において、産業用制御セミフレキシブル回路基板は不可欠かつ重要なコンポーネントとなっています。

従来のセミフレックス基板の製造方法

1. プレオープニング法を使用して、最初に従来の FR-4 の硬質部分を押し、次に FR-4 を半柔軟な位置まで押し込み、PP (半硬化) をプレオープニングします。シート) と柔軟な露出領域の FR-4。

2.深さ制御されたルーティング、純粋なFR-4剛性プレス、制御された深さのルーティングを使用して薄く作られており、曲げる必要がある領域を柔軟な曲げ領域として一定の厚さに制御できます。

2つの工程の技術的困難

1. 二次プレス生産中に、従来の接着材料を使用すると、接着剤が大幅にオーバーフローする可能性があります。プレスプロセス、積層設計、レイアウト方法には接着剤のオーバーフローの明らかなパターンがなく、制御が困難です。押し込み姿勢や中折れ姿勢では骨折する恐れがあります。ポストプレス工程では、セミフレキシブル位置やパターンやソルダーマスクなどのその他の位置の凹凸を特別に制御する必要があります。

2. 直接深さ制御によるフライス加工の生産には、高い装置精度が必要です。セミフレキシブルポジションの偏肉はしなり性能に密接に関係しており、偏肉は折れやすくなります。

産業オートメーション技術の継続的な開発と進歩に伴い、産業用制御セミフレキシブルプリント基板の応用の可能性もますます広がっています。今後も、新しい材料や技術の継続的な適用により、このプリント基板の性能と信頼性は向上し続け、自動化された製造と産業の発展をより強力にサポートするでしょう。

産業用制御セミフレックス PCB は、産業用制御の分野に適用される回路基板です。産業用制御製品が使用される特殊な環境では、ボードの品質に対して高い要件が求められます。 Sihui Fuji はセミフレキシブル回路基板の生産において豊富な経験と技術を持っています。当社は専任のセミフレキシブル基板プロジェクトチームを擁し、材料とプロセスを継続的に改善し、高精度装置と協力しています。私たちは、お客様からお預かりしたあらゆるセミフレキシブルプリント基板において、良い仕事をする能力と自信を持っています。
