部分無電解厚盛り金めっき方法
伝言を残す
標的
選択的無電解厚盛り金めっき法を開発し、汎用性の高い表面処理プロセスへ
ゴール
選択的な金の厚さは {{0}.3um を超え、非選択的な金の厚さは 0.1um を超えています
問題
①金の厚さが0.03-0.05ミクロンの置換反応の化学金堆積は、溶接表面にのみ適しています。
②ニッケルの表面が徐々に金の層で覆われると、析出速度が遅くなり、金の厚さを 0.3 ミクロンより大きくして緻密にすることは困難です。
③電気メッキには追加のリードが必要であり、ネットワークが織り交ぜられている場合、追加するのに不便です
原理
①ニッケル層は接触還元に使用されます。 水素原子は電子を得るために吸着されます。 原子状水素は還元剤によって提供されます。 原子状水素は電子を失い、溶液に入って水素イオンになります。
②回路基板の本来の配線と同じボンディングパッドの金属層が電子を伝導する役割を果たします。 金イオンは金表面で連続的に電子を獲得し、堆積します。これは、電気メッキと同等です
方法と手順

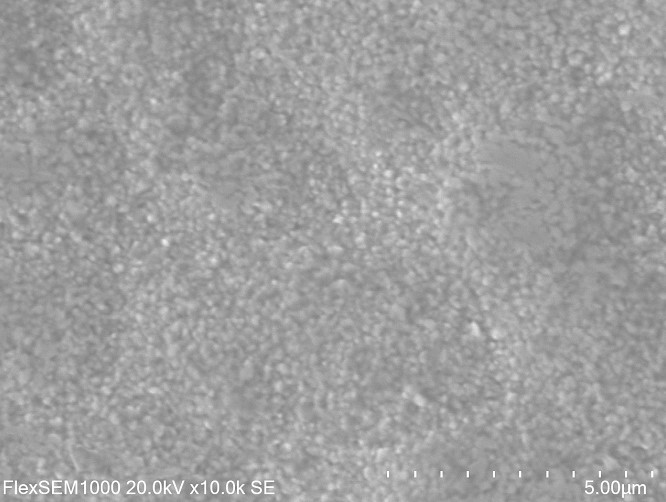

Step1:従来の化学置換金めっきを行い、写真は金表面の10000倍SEM像で、金の厚みは<0.02um

目的:ニッケル層を露出させて還元電子を得る
Step2:メッキ防止フィルムを貼り付けてボンディングパッドを露出させ、厚い金メッキを施します。

Step3:第一還元無電解金メッキを行う

写真は10000倍金SEM像
Step4: アンチ コーティング フィルムを削除します。

Step5:無電解金メッキを再度還元

写真は10000倍金SEM像
結果
|
金の厚み測定結果 |
ケミカルシンゴールドの初交換 |
化学厚膜金の第一還元めっき |
厚金の第二化学還元めっき |
|
選択的ケミカルシックゴールドポジション |
0.009-0.014μm |
0.293-0.349μm |
0.326-0.385μm |
|
その他の場所 |
0.009-0.014μm |
アンチコーティングフィルムでカバー |
0.105-0.111μm |
結論
選択的無電解金めっきの方法は、目標の要件を満たすことができます。
